光学镀膜是一种用于增强光学组件性能的技术，主要通过改善光学组件的透射、反射或偏振特性来实现。这种技术广泛应用于各种光学设备中，以提高其光学性能和效率。

一、光学镀膜的基本组成与原理

光学镀膜由氧化物、金属或稀土材料等薄层材料组成。这些材料的性能取决于层数、厚度以及不同层之间的折射率差异。为了最大程度地提高或降低干涉效应，镀膜的光学厚度通常被设计为应用中所使用的光的波长的λ/4光学厚度(QWOT)或λ/2光学厚度(HWOT)。这些薄膜由高折射率和低折射率材料交替而成，从而诱发所需的干涉效应，以提高或降低特定波长光的透射或反射。

二、光学镀膜的设计与应用

光学镀膜的设计旨在提高光学组件在特定入射和偏振角度下的性能。如果镀膜的入射角度或偏振角度与设计时不同，其性能可能会显著下降。因此，在设计镀膜时，需要充分考虑光学组件的使用条件和要求，以确保镀膜能够在实际应用中发挥最佳效果。

例如，增透膜可以将各表面的反射率降低到0.1%以下，从而提高光学组件的透射率。而高反射介电膜则可以将反射率提高到99.99%以上，用于制作高反射镜等光学元件。此外，光学镀膜还可以用于制作偏振片、滤光片等光学元件，以满足不同领域的需求。

三、光学镀膜的理论基础

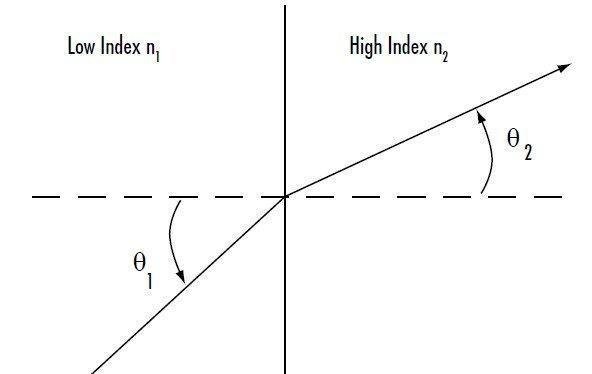

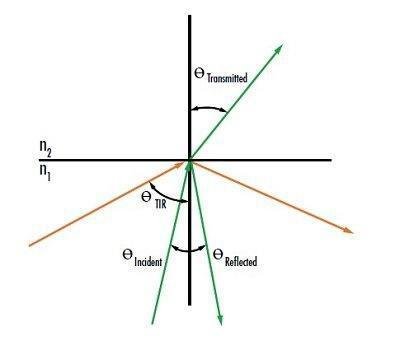

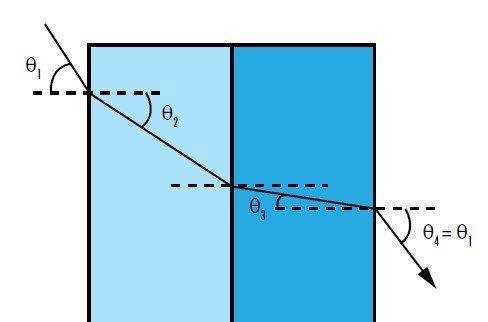

要理解光学镀膜的工作原理，就必须了解折射和反射的菲涅耳方程。折射是光波从一种介质传播到另一种介质时传播方向的变化，它受斯涅尔折射定律的支配。反射定律则表明，反射光线相对于表面法线的角度与入射角大小相等，但方向相反。

菲涅耳透射和反射方程决定了两种光介质界面的透射和反射的振幅系数。这些方程考虑了入射角、折射角以及两种介质的折射率等因素，从而可以计算出不同偏振状态下光波的透射率和反射率。

四、镀膜技术

目前，有几种主要的光学镀膜技术，包括蒸发沉积、等离子溅射、离子束溅射和原子层沉积等。

蒸发沉积：通过加热或电子束轰击使源材料蒸发，并在真空室中冷凝到光学表面。这种方法可以容纳较大的镀膜机尺寸，且通常更经济有效。然而，蒸发的松散镀膜可能存在吸水问题，导致性能下降。

等离子溅射：利用等离子体中的离子加速撞击源材料，溅射出高能源离子并沉积到目标光学元件上。这种方法在蒸发沉积和离子束溅射之间实现了价格和性能的折中。

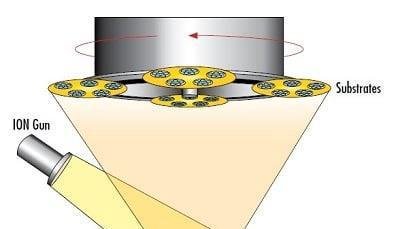

离子束溅射(IBS)：利用高能电场加速离子束，撞击源材料并溅射出离子，形成致密膜。IBS能够更精确地监测和控制镀膜的生长速度、能量输入和氧化水平，从而实现高重现性的镀膜批次和最小的层厚度误差。此外，IBS镀膜的高密度使其坚固耐用，提高了耐化学性和使用寿命。然而，IBS的成本较高，且可能产生应力和变形。

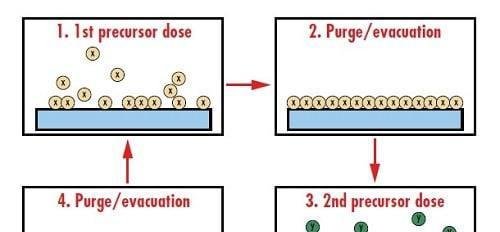

原子层沉积(ALD)：以气体形式提供源材料，并在真空室中使用高温进行沉积。ALD过程通过非重叠脉冲传递前体，每个脉冲都具有自限性，从而实现对层厚度和设计的非凡控制。然而，沉积速度缓慢且成本较高。但用于ALD的腔室通常较大，可以一次覆盖多个光学元件，且不受视线限制。

五、光学镀膜的应用实例

光学镀膜在各个领域都有广泛的应用。例如，在望远镜和显微镜中，增透膜可以提高透射率并减少反射损失；在高功率激光系统中，高反射膜可以用于制作反射镜和腔镜等光学元件；在光通信领域，滤光片和偏振片等光学元件也离不开光学镀膜技术的支持。

六、结论

光学镀膜是一种重要的光学技术，通过改善光学组件的透射、反射或偏振特性来提高其性能。随着科技的不断发展，光学镀膜技术也在不断进步和完善。未来，我们可以期待更加高效、精确和环保的光学镀膜技术的出现，为光学领域的发展注入新的活力。
